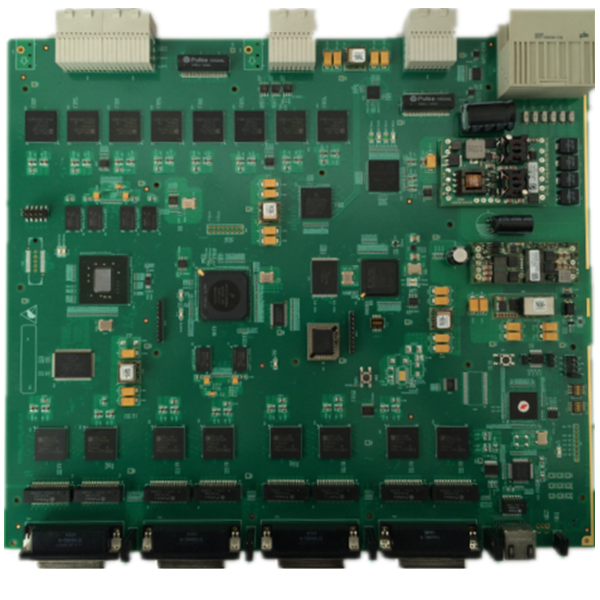

ATCA E1采集卡 R0164

產品概述

R0164是一款基于標準PICMIG規范設計的ATCA卡，子卡尺寸采用標準的ATCA單板結構，可以插在任何標準的ATCA機箱的插槽內。EIPB支持64對E1/J1/T1的接口。 R0164主要有2種功能，一：作為標準的網絡通信的接口卡使用；二：作為信令數據或者用戶數據的采集卡使用。我們的客戶主要是通信設備的基礎商（最終用戶是電信運營商）、各種專網的通信設備集成商（最終用戶是專網用戶）、各種網絡維護集成商等等。 R0164在移動、聯通、電信運營商網絡中被大量使用。

應用范圍

• 設備集成商的標準E1/T1/J1接口卡；
• 網絡運維集成商的標準E1/T1/J1信令數據采集卡。

產品特色

• 支持對標準的E1/T1/J1接口的信令鏈路全采集或者用戶數據的部分采集；
• 支持從N*8K/N*64K/高速2M/2M數據透傳采集，目前業界獨有；
• 輸入信號強度自動適配，自動掃描信令鏈路，自動打包上傳，極大提高施工進度；
• PCI-E 支持線速數據傳輸（8Gb/s）；
• 信令處理采用高性能FPGA實現，方便未來更改或者擴容；
• 數據和控制分離，保證數據安全性；
• 支持FPGA的程序和管理軟件的遠程升級；
• 外接2GB的DDR3存儲芯片，為FPGA設計提供充足的空間；
• 板載P1014 PowerPC處理器，實現板卡控制、管理功能。

產品功能

• 支持對64對E1/T1/J1鏈路的信令數據和用戶數據進行采集；
• 自動適配輸入信號的強度，保證無誤碼；
• 自動掃描所有類型的信令鏈路（16K/32K/64K/2M），自動生成配置表；
• 支持HDLC/PPP/MPPP/ATM/IMA/FR等鏈路層協議；
• 采用Xilinx的K7系列FPGA芯片完成對信令鏈路及用戶數據的采集和處理，比如：HDLC幀的識別和處理；然后組包（Ethernet包）傳輸給后臺；
• 內嵌高性能的PowerPC P1014處理器，運行LINUX系統，完成板卡配置、管理、遠程維護的功能；
• 最大支持10000條信令鏈路采集；
• 支持所有內嵌的2M鏈路的透傳采集；
• 支持作為通用的E1/T1/J1的網絡接口卡使用。

參數規格
