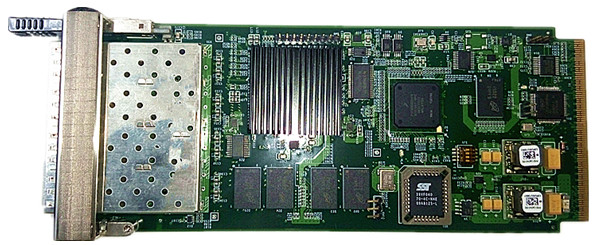

AMC POS采集卡 R340

AMC POS采集卡 R340

產品概述

R340是一款基于標準AMC.1/2規范設計的AMC子卡，子卡尺寸采用單寬，半高度的結構，可以插在任何標準的AMC插槽內。R340支持4路STM-1/OC-3 或者2路STM-4/OC12 非通道化的POS/ATM的接口；后連接器總線支持4個GE的網絡接口（AMC.2 E2/T2）。 R340主要有2種功能，一：作為標準的網絡通信的接口卡使用；二：作為信令數據或者用戶數據的采集卡使用。我們的客戶主要是通信設備的集成商（最終用戶是電信運營商）、各種專網的通信設備集成商（最終用戶是專網用戶）、各種網絡維護集成商等等。 R340在移動、聯通、電信運營商網絡中被大量使用。

應用范圍

• 設備集成商的標準STM-1/STM-4 的POS接口卡；
• 網絡運維集成商數據采集STM-1/STM-4 POS信令數據采集卡。

產品特色

• 支持對標準的STM-1/OC-3 、STM-4/OC12非通道化的POS/ATM的接口的數據全采集；
• 支持POS/ATM或者未知類型的數據透傳采集，目前業界獨有；
• 輸入信號強度自動適配，自動識別POS/ATM協議；
• 支持的鏈路層協議是ATM/FR/PPP等；
• POS/ATM層的處理采用高性能FPGA實現，方便未來調整；
• 數據和控制分離，保證數據安全性；
• 支持FPGA的程序和管理軟件的遠程升級；
• 外接2GB的DDR3存儲芯片，為FPGA設計提供充足的空間；
• 板載P1014 PowerPC處理器，實現板卡控制、管理功能。

產品功能

• 支持4路STM-1/OC-3或者2路STM-4/OC-12非通道化的POS/ATM接口信令和用戶數據進行采集；
• 自動適配輸入信號的強度，保證無誤碼；
• 支持POS/ATM/PPP/FR等的鏈路層協議，自動識別AAL2/AAL5的信元，自動生成配置表；
• 采用Xilinx的K7系列FPGA芯片完成對信令鏈路及用戶數據的采集和處理，比如：HDLC幀的識別和處理；然后組包（Ethernet包）傳輸給后臺；
• 內嵌高性能的PowerPC P1014處理器，運行LINUX系統，完成板卡配置、管理、遠程維護的功能；
• 支持非通道化的POS/ATM傳輸方式（既VC4承載）；
• 支持所有原始數據的透傳采集；
• 支持作為通用的ATM的網絡接口卡使用。

參數規格

特性	功能	詳細描述

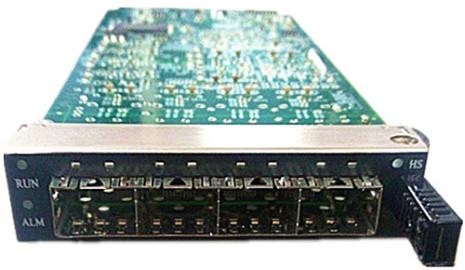

對外接口	前面板	4路STM-1/OC3 光接口
		或者2路STM-4/OC12 光接口
	后連接	4個GE 數據通道
		滿足AMC.2 type E2 T2
		以太網 1個 FE for MMC
管理	IPMI	支持
管理CPU	處理器	PowerPC P1014
	內存	2GB DDR3
	Flash	1M Boot Flash，16M APP VER Flash
后連接器	連接器	金手指
尺寸	標準AMC單寬，中高
指示燈	熱插拔、運行、告警
	各個SFP+的指示燈
供電	符合AMC.0規范
功耗	10W
其他	濕度	工作狀態: 5～85%;
	溫度	工作狀態：0～50度；
	安全	UL/EN/IEC 609501,CSA 22.2
	EMC	FCC Part 15, Class B
		EN 55022:1998, Class B
